在熱塑性復合材料的膠接中,表面處理對熱塑性復合材料結構件的膠接性能影響很大。等離子體處理的基本原理是利用高壓電離氣體,激發出電子、原子、分子和自由基,在高壓下產生的射流,實現對材料的表面處理?？諝怆婋x過程中,大量的活性顆粒被噴射到材料表面,會使其發生清洗、刻蝕、表面活化和交聯等改變,并在材料表面生成高能極性基團,與引入的自由基形成新的官能團,從而極大地改善材料的浸潤性和粘附性,增加其表面能并提升其結合強度。等離子體處理簡單環保高效,在粘結表面預處理方面已得到廣泛應用。

復合板材等離子處理前后接觸角的變化

在使用等離子處理復材板表面僅10S后,利用接觸角測量儀測試復材板表面接觸角的大小。但在測試過程中發現,經過等離子處理后的復材板,表面張力有了巨大的提升。以至于在去離子水的液滴接觸到復材板表面時,液滴被迅速的鋪展開(如圖1-1A),且部分液滴仍殘留在盛裝去離子水的注射器針頭部位(如圖1-1B),并且在復材板上幾乎檢測不到液滴接觸角的存在,此時液滴的體積為2μL。出現這種現象的原因是:復材板經過等離子處理后,表面張力大幅提高,液滴在接觸到復材板表面時,復材板巨大的表面張力有將液滴在復材板鋪展開的趨勢。此時,復材板對液滴有一個向下的拉力,加上液滴自身的重力,已經大于液滴自身的黏性和注射器針頭對液滴向上的表面張力之和。液滴則被向下拉扯,但由于液滴自身的黏性小于復材板和針頭對液滴的拉力,故液滴從中間斷開,一部分在復材板上鋪展開,另一部分殘留在針頭上。在將液滴的體積改為1μL后,此種現象有了改善,但在測試時,由于液滴體積減小,液滴在復材板表面鋪展開以后,更加難以測量液滴與復材板之間的接觸角。

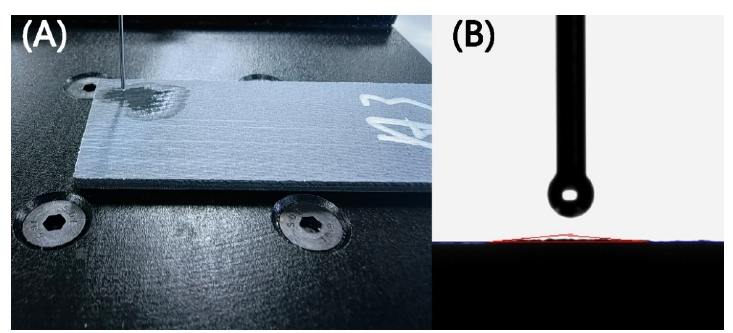

圖1-14A:等離子處理后測試接觸角的復材板;B:部分液滴殘留在注射器針頭部位

X光電子能譜分析(XPS)

利用XPS表征了等離子處理對復材板表面化學環境的影響。圖2-1和圖2-2分別是等離子處理前后的碳和氧的1s軌道能譜,從能譜中可以看到,經過等離子處理后,表面形成了新的-C-O、O-C=O、C-COO等含氧基團和C-NH4+、-O-N等含氮的極性基團。增加了復材板表面極性組分,從而提高了表面張力,表現為接觸角大幅降低。

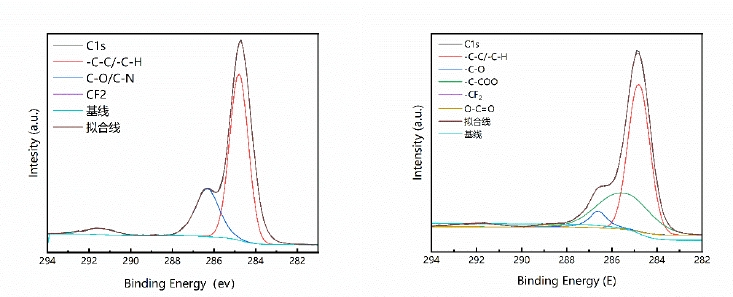

圖2-1 等離子處理前后的C1s軌道能譜;處理前(左);處理后(右)

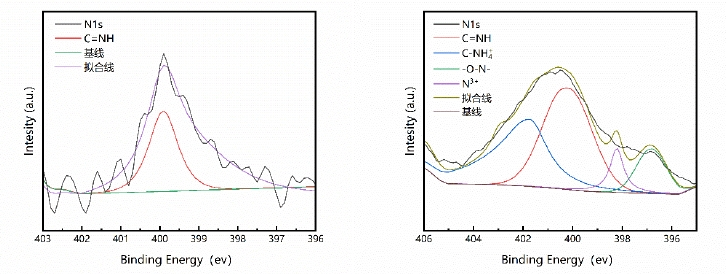

圖2-2 等離子處理前后的N1s軌道能譜;處理前(左);處理后(右)

從XPS的分析結果可以得出結論,等離子處理后引入了大量的極性官能團,使復材板表面張力增加,提高了復材板與膠黏劑之間的浸潤性。環氧膠黏劑在交聯固化時,也可與表面新形成的活性位點反應,形成新的化學鍵,從而提高膠黏劑與復材板之間的界面粘接強度。

結合等離子體表面處理的膠接結構的力學性能

如圖3-1是復材板表面結合不同等離子體處理時間,膠接結構剪切強度的變化。觀察到,在結合等離子體處理前后,剪切強度有了一定的提升。并且,在0-90s內,剪切強度隨著等離子處理時間的增加而增加,等離子處理90s時,剪切強度達到了33.4Mpa,在90s以后,隨等離子體處理時間的延長,剪切強度沒有明顯的變化,剪切強度都超過了30MPa。所有試樣中,最大剪切強度達到35.2Mpa。

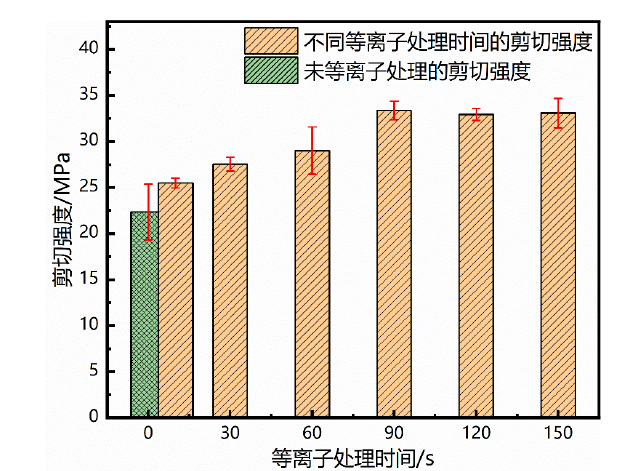

圖3-1 不同等離子處理時間的剪切強度

由于粘貼了膠黏劑后的膠接結構都是在同一固化工藝下進行固化,因此,僅有膠黏劑與復材板之間的界面粘接性能發生了改變。而從圖中剪切強度的變化可知,等離子處理可以提高膠黏劑與復材板的界面粘接性能,但隨著等離子體處理增加到一定時間后,剪切性能不再提高,說明此時復材板與膠黏劑之間的粘接性能不再隨等離子處理時間的增加而提高,或者復材板與膠黏劑之間的界面粘接不再是膠接結構中的薄弱點。

等離子處理可大幅提高材料的表面張力,且能保持數個小時而不下降。等離子處理后,復材板表面會形成一些含氮,含氧的極性基團,增加表面的極性組分,從而改善了膠黏劑在材料表面的浸潤性,使膠黏劑與復合板材間的界面粘接強度提高。
