細(xì)胞培養(yǎng)是生物技術(shù)中最核心、最基礎(chǔ)的技術(shù)；培養(yǎng)皿是一種用于微生物或細(xì)胞培養(yǎng)的實(shí)驗(yàn)室器皿。當(dāng)前,一次性塑料培養(yǎng)皿在生物、醫(yī)藥、化工等許多領(lǐng)域都得到廣泛應(yīng)用。塑料制品因價(jià)格低廉,成為生物、醫(yī)藥等行業(yè)進(jìn)行實(shí)驗(yàn)分析的首選高分子材料。

目前的一次性塑料培養(yǎng)皿，如聚苯乙烯(PS)、優(yōu)點(diǎn)眾多,如透明度高、剛性?xún)?yōu)、成本低廉、無(wú)毒,有良好的耐溶膠性及電絕緣性、優(yōu)異的表面光澤度和良好的可加工性等。但當(dāng)聚苯乙烯應(yīng)用于生物醫(yī)藥等領(lǐng)域時(shí)，由于其表面疏水，無(wú)法完全滿(mǎn)足作為生物醫(yī)用材料所需要的生物相容性和高度的生物功能要求，用于細(xì)菌、細(xì)胞的貼壁培養(yǎng)非常困難。通常在使用前需對(duì)其進(jìn)行表面處理,以改善材料表面的親疏水性以及生物相容性,以此來(lái)拓寬聚苯乙烯材料的適用范圍。聚苯乙烯表面的親疏水性會(huì)影響聚合物對(duì)與其表面接觸的分子的粘附和結(jié)合。

為解決這些問(wèn)題,低溫等離子體表面改性技術(shù)以其特有的優(yōu)點(diǎn)在生物醫(yī)用材料中已經(jīng)被廣泛的應(yīng)用。

PS培養(yǎng)皿等離子處理

等離子體中包含大量高能微粒,如電子、離子、自由基和一些中性物質(zhì),這些活性粒子雖然壽命短但非常活躍,很容易與體系中其它物質(zhì)發(fā)生化學(xué)反應(yīng),因此可以利用等離子體對(duì)材料進(jìn)行表面處理。低溫冷等離子的活性粒子的能量足以破壞分子的化學(xué)鍵,但其不會(huì)使材料表面過(guò)熱,對(duì)一些高溫不穩(wěn)定的聚合物仍然適用。另外,等離子體對(duì)材料表面的處理只會(huì)影響到表面以下幾納米的深度,不會(huì)破壞材料的內(nèi)部結(jié)構(gòu)且不會(huì)改變材料的光學(xué)特性。其次,等離子體處理不會(huì)產(chǎn)生有毒的化學(xué)物質(zhì),使得等離子體表面處理工藝安全可靠并且無(wú)毒環(huán)保。

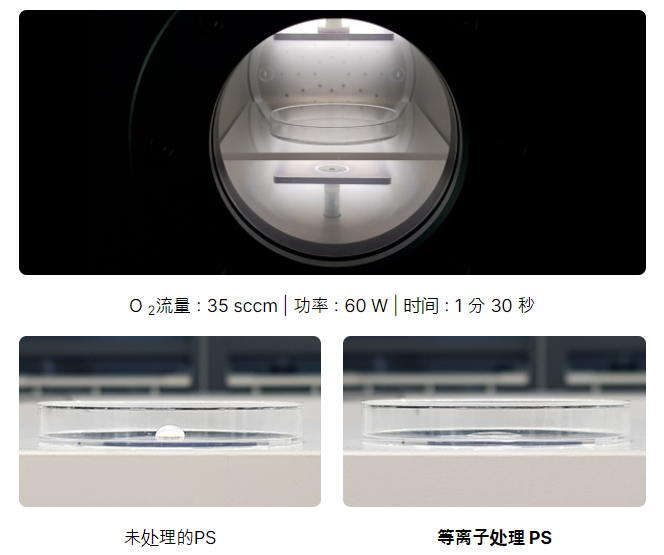

PS氧氣等離子處理前后水滴角對(duì)比

圖 1. 聚苯乙烯的等離子處理前后水滴角對(duì)比

由1圖可以看出,沒(méi)有經(jīng)過(guò)等離子體處理的PS培養(yǎng)皿的接觸角很大。當(dāng)?shù)入x子體處理過(guò)后水滴角變得很小,PS表面達(dá)到超親水狀態(tài)。

對(duì)聚苯乙烯(PS)而言，其化學(xué)結(jié)構(gòu)包括苯環(huán)，由于苯環(huán)在人體中缺乏天然表達(dá)，因此通常不具有生物相容性。氧等離子體可有效破壞這些苯環(huán)，用羥基和羰基等含氧基團(tuán)取而代之（圖2）。

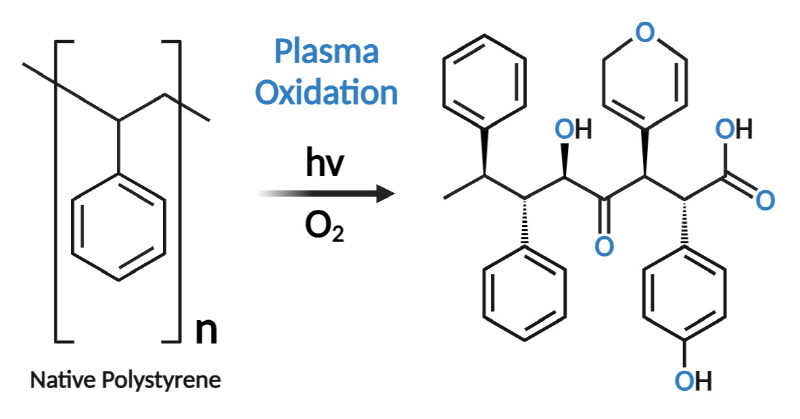

圖二 . 聚苯乙烯的等離子體氧化

經(jīng)過(guò)等離子處理后，聚苯乙烯(PS)培養(yǎng)皿的表面能會(huì)增加，表面形貌會(huì)變得粗糙，化學(xué)成分也會(huì)發(fā)生變化，其表面會(huì)引入如羥基-OH和羧基-COOH等含氧官能團(tuán)，這些官能團(tuán)能顯著提高材料的親水性和生物相容性，從而增加了細(xì)胞或蛋白質(zhì)對(duì)聚合物表面的粘附性。
